QZ-0401-005技术规范下载

1. 应用

QZ-0401-005 SF/UTP 1星绞 28AWG 电缆可用于局域网骨干网，使用长度50英尺@100MHz, 170英尺@10MHz.

100% 铜箔加 85% 铜编织使电缆具有优异的EMI性能.

FEP 护套保护电缆免受磨伤与其它环境的影响，同时保证了足够的柔软度。

QZ-0401-005 参照 ANSI/TIA-568B Category 5e 标准进行设计. 符合 RoHS 环保要求，可以通过compliant and can FAA FAR Part 23 and 25, Appendix F燃烧实验。

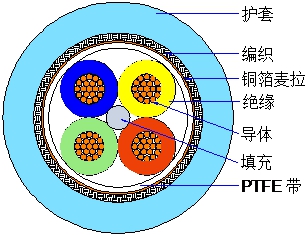

2. 产品结构

导体：28AWG 镀银铜绞线,0.38mm

绝缘：0.76mm, 氟塑料, 颜色：蓝，黄，红，绿

星绞: 4芯芯线绞合，中间加填充确保结构的稳定

分隔层: PTFE 分隔层, 2.1mm

屏蔽 :铜箔麦拉 (100% 屏蔽，重叠率≧ 25%)+ 镀锡铜线编织,

护套：3.05 mm,FEP, 颜色：浅蓝

3. 物理性能

• 工作温度范围 -68° to +200°C

• 最小弯曲半径: 10*D mm

• 重量:2.1kg/100 m

4. 电器性能

• 特性阻抗:       100Ω

•工作电容: 50pF/m

• 传输速度: 70%

•绝缘耐压 (KV RMS) 1.5

•衰减 dB/100ft Max                @10MHz               3.5

                                                                        @100MHz             12.0

近端扰音 (NEXT)                                           <-32dB

5. 包装

200m/卷，允许10%卷内有长度不小于50米的短段拼接，电缆端头密封。或根据客户的要求进行包装。
