1. 产品应用



 产品使用范围：各种LED户内、外灯饰（埋地灯、潜水灯、草坪灯、舞台灯、洗墙灯、泳池灯、射灯、灭蚊灯、防水电源等）及各家用电器:压力锅、光波炉、电炒锅、电熨斗、微波炉、烤箱、潜水泵、多士炉和各类电动工具中。

 产品的主要特性：防晒、防水、防油、耐温、耐寒、抗UV、抗老化、阻燃；

具有高灵活性，有抵御天气、油/油脂、机械和热应力。应用包括处理设备、移动电源、工地、舞台和视听设备，港口地区和水坝。同时也适合于石膏固定装置，临时建筑物和住宅，军营的排水和污水处理，寒冷的环境和恶劣的工业环境中。

 额定电压300/500V

 正常使用时，导体最高温度为60℃，在200℃下可以保持最少15分钟正常工作

 可以在-40℃场合使用，不开裂

符合RoHS环保要求

参考标准：EN50525,IEC 60245,GB5013.4 及客户要求

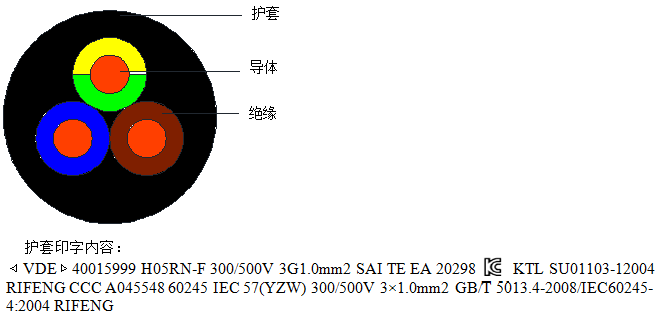

2.产品结构设计

导体：32/0.200±0.004mm绞合裸软铜线，外径1.31mm.

绝缘：乙丙橡胶混合物EPR,蓝，棕,黄/绿，2.5±0.1mm, 平均厚度：0.60mm

护套：氯化聚乙烯混合物CPE, 黑色，7.2±0.2mm,平均厚度：0.90mm

3. 产品电气与物理特性

导体电阻：≦19.5Ω/km at 20℃

护套表面电阻：DC 100~500V,1分钟，≧109Ω

火花测试：AC 6KV,不击穿

耐压实验：绝缘线芯浸水电压实验：5米x1小时, AC1.5KV ,不击穿

                 成品电缆浸水电压实验：20米x1小时,AC 2.0kv,不击穿

浸油实验：ASTM2 矿物油，100±2℃，24小时，断裂伸长率与抗张强度变化率±40%

曲绕试验：30000次往复运动，50hz AC 2kv, 5分钟，不短路，不断路，不击穿

燃烧实验：IEC60332-1 60S内自熄



绝缘物理性能：

       老化前抗张强度：≧5Mpa

       老化前断裂伸长率：≧200%

       烘箱老化 100±2℃ 7天

               老化后断裂伸长率：≧200%

                老化后断裂伸长率变化率：≦±25%

               老化后抗张强度：≧4.2MPa

                老化后抗张强度变化率：≦±25%

      空气弹老化 127±2℃ 40小进，5.5±0.2bar

               老化后断裂伸长率变化率：≦±30%

               老化后抗张强度变化率：≦±30%

      热延伸 200±3℃，15分钟，20N/cm²

                荷重下延伸：≦100%

                移开荷重延伸：≦25%

      低温弯曲 -35±2℃，16小时，不开裂

      耐臭氧实验 25±2℃，24小进，250~300^-4   不开裂

护套物理性能：

       老化前抗张强度：≧10Mpa

       老化前断裂伸长率：≧300%

       烘箱老化 70±2℃ 10天

               老化后断裂伸长率：≧250%

                老化后断裂伸长率变化率：≧-25%

               老化后抗张强度变化率：≥-15%

       热延伸 200±3℃，15分钟，20N/cm²

                荷重下延伸：≦100%

                移开荷重延伸：≦25%

      低温弯曲 -35±2℃，16小时，绕轴直径为电缆外径4~5倍，3圈，不开裂，断裂伸长率：≧30%
